2.1 주 단위

마취 기계는 압축 O₂, N₂O ((질소 산화물 가스) 병원의 가스 실린더 또는 중앙 가스 시스템에서 오는. 기계의 안전한 사용을 보장하기 위해 기계는 또한 백업 O₂모든 기체의 압력은 280kPa~600kPa가 되어야 합니다.가스 소스의 입구에는 100μm보다 큰 가스가 기계의 작동 시스템에 들어가는 것을 방지하기 위해 필터가 있습니다..

마취 기계의 가스 소스 입구 파이프 라인 관절은 동일한 종류의 가스에 전념하고 교환되지 않으며 잘못된 가스 연결을 방지 할 수 있습니다.다양한 가스 소스 노즐과 가스 소스 파이프 모두 해당 로고로 표시됩니다산소 파이프는 O로 표시됩니다₂이 경우, 질소산화 파이프에는 N이 표시됩니다.₂O, 그리고 공기 파이프는 Air로 표시됩니다.

압축 후 O₂기계에 들어가면, O₂그리고 N₂O 가스가 5개 가스로 나뉘어 1개 가스로 혼합됩니다. 첫 번째 가스는 입력 가스 공급 압력을 모니터링하기 위해 압력 모니터링 장치에 연결됩니다.두 번째는 빠른 산소 공급 밸브에 연결 된 후 신선한 가스 출구로 이어질 것입니다세 번째는 다시 압축을 해제 한 후 흐름 미터로 들어갑니다. 네 번째는 마취 환기에 연결되며 환기의 구동 가스가 될 것입니다.다섯 번째는 안전 밸브에 연결되어 있습니다. 환기를 위해 의료용 가스 파이프 라인 시스템을 사용하는 고객들이 과도한 출력 압력으로 인한 위험을 방지하기 위해 600kPa 이상의 배기가스 압력.

압축된 질소산소가 마취 기계에 들어가면 다시 압축을 풀고 흐름을 측정기에 들어가게 됩니다.다른 방법은 안전 밸브에 연결되어 있습니다 (600kPa 이상의 배기가스 압력으로) 고객이 환기를 위해 의료 가스 파이프 라인 시스템을 사용하지 않도록, 과도한 출력 압력으로 인해 위험을 초래할 수 있습니다.

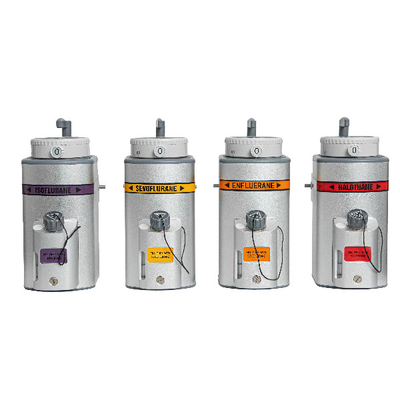

유동계에서는 모든 기체를 조절하고 혼합 기체를 마취 증발기에마취제와 함께 신생 가스 출구로 마취 호흡 회로로 전송됩니다다른 노선은 ACGO로 이동하고, 오직 한 노선은 환기를 합니다.

실린더를 사용할 때 압력 조절기를 사용해야 합니다. 출력 압력은 400KPa가 되어야 합니다.압력 조절기는 출력 압력이 1000kPa이고 출력 포트의 압력이 8kPa를 넘지 않을 때 출력 압력의 안정성을 보장 할 수 있습니다.조절기의 출력 끝에는 안전 밸브가 있습니다. 장애가 발생하거나 인위적인 이유로 출력 압력이 너무 높으면안전 밸브는 출력 압력이 정형 값에 도달하도록 자동으로 배기가스를 배출합니다.안전 밸브의 배기가스 압력은 정규 입력 압력보다 두 배 이상 높습니다.

2.2 마취 호흡 회로

마취 호흡 회로는 환자에게 연결된 가스 경로 장치입니다.환자는 산소를 흡입하고 CO를 흡입하는 것과 같은 정상적인 호흡을 완료 할 수 있습니다.₂자동 모드에서는 환자의 호흡이 기계에 의해 제어되며, 수동 모드에서는 환자의 호흡이 기계에 의해 제어됩니다.환자의 호흡은 회로에 연결된 가죽 봉지를 누르는 방법을 통해 의사에 의해 제어됩니다..

2.3 마취 환기

마취 환기는 AV-2000A 가스 운전과 전기 제어 환기를 사용합니다

운전용 마취 환기기의 작동 압력은 300kPa, 흐름은 ≤ 200L/min입니다.

마취 환기를 움직이는 산소는 흐름을 조절하는 밸브를 통해 일정 양의 가스를 형성합니다. 환기 회로를 통과하여 접이용 가방의 움직임을 주도합니다.따라서 환자에게 기계적 환기를 합니다.최대 마취 호흡 흐름 ≤ 60L/min, 최대 압력 ≤ 6kPa.

마취 환기는 초고속 전자기 밸브, 민감도 높은 흐름 센서, 압력 센서 및 단일 칩 제어 시스템을 채택하고 가동 후 10 초 동안 안정적으로 작동 할 수 있습니다.환자를 기계적으로 정해진 주파수에 따라 환자에게 환기를 공급할 수 있습니다., I/E 비율과 마취제가 작용하고 환자가 스스로 숨을 쉬기 위해 의식을 잃게 되면마취 환자와 함께 호흡을 할 것입니다. 환자가 수술 후 스스로 호흡할 수 있는 의식을 가질 때.

마취 호흡 회로가 수동 제어 상태에서 유지되면 마취 환기는 또한 유물 부피, 환기 주파수 및 호흡기 압력 등을 모니터링하고 표시 할 수 있습니다.호흡 조절에 관여하지는 않지만.
