1기술 사양

3.1 작동 모드: 순환 폐쇄, 반 폐쇄, 반 개방

3.2 가스 요구: 의료용 O₂의학적 N₂O 압력은 280kPa ∼ 600kPa입니다.

3.3 압력 값의 오류는 전체 캘리브레이션의 ±4%를 초과하지 않는다.

3.4 O₂그리고 N₂O 둘 다 안전 밸브가 장착된 지정 된 압력 조절 장치가 장착되어 있습니다. 안전 밸브의 배기가스 압력은 지정 입력 압력의 두 배 이상을 넘지 않아야합니다.

3.5 마취 기계로 가는 산소 가스 출력 압력이 최소 200kPa ± 50kPa에 도달하면 7초 이상 지속되는 경보 소리가 납니다.

3.6 O의 흐름계 범위₂N₂O는:0.1 L/min 10 L/min

3.7 흐름계는 O_2∙N₂O 비율 제어 장치 산소 농도가 25% 미만인지 확인

3.8 급속한 산소 공급 흐름 속도:25 L/min 75 L/min

3.9 증발기의 마취가스 농도 조정 범위: 0% ∼ 5%, 농도 오류 범위는 -20%에서 +30% 사이이며 -5%에서 +7을 초과할 수 없습니다.최대 규모의 5% (더 많은 경우).

3.10 마취용 호흡기

3.10.1 환기 방식: IPPV, SIPPV, SIMV, 수동.

3.10.2 호흡 빈도: 2회/분, ~ 99회/분, 허용 오류: ± 15%

3.10.3 간헐적 의무 환기 주파수: 2회/분에서 20회/분, 허용 오류: ±15%

3.10.4 I: E는 2: 18, 허용 오류:15%

3.10.5 유물 부피 조정 범위: 50 ml ~ 1500 ml, 허용 오류: 100 ml 및 ± 20 ml 이하, 나머지 ± 15%

3.10.6 유물 부피 표시 범위: 20 ml ~ 1500 ml, 허용 오류: 100 ml 및 20 ml 이하 ±, 나머지 ± 15%

3.10.7 흡입 촉매 압력 조정 범위: -10cmH₂O 20cmH₂O, 허용 오류 범위: ± 2cmH₂0 또는 ± 10% (대수일 경우)

3.10.8 양성 후기 호흡 압력: 20cmH₂O 허용 오류: ± 2cmH₂O 또는 ±20% (대수일 경우).0은 이 함수를 닫는 것을 나타냅니다.

3.10.9 표지: 100번의 호흡마다 심호흡을 하고, 흡입시간은 설정된 값의 1.5배입니다. 허용 오류 범위: ±15%

3.10.10 최대 안전압: ≤ 12.5kPa

3.10.11 압력 제한: 10~60cmH₂O, 허용 오류 범위: ±2cmH₂0 또는 ± 10% (대수일 경우)

3.10.12 호흡기 압력 경보: 상부 호흡기 압력 제한 경보 값 조정 범위는 560cmH2O, 허용 오류:±2cmH₂O, 또는 ± 20% (더 큰 숫자에 따라), 호흡기 압력 값이 경보 수준에 도달하면 즉시 경보를 울립니다.허용 오류 범위:±2cmH₂O, 또는 ± 20% (대수일 경우)

3.10.13 환기 경보: 상부 환기 경계 경보 값 범위: 1 ∼20L/분, 허용 오류 범위: ± 20%; 낮은 환기 경계 경보 값 조정 범위: 0 ∼19L/분, 허용 오류 범위:± 20%.

3.10.14 유동량 경보:상 유동량 경계 경보 값 조정 범위100-1500ml, 허용 오류 범위: ±20%; 낮은 유동량 경계 경보 값 조정 범위 0-1400ml허용 오류 범위±20%.

3.10.15 산소 농도 경보: 상위 산소 농도 경계 경보 값 조정 범위 21%~99%, 허용 오류 범위: ±5%;하위 산소 농도 경계 경보 값 조정 범위:18%~80%, 허용 오류 범위: ±5%

3.10.16 질식 경보: 압력이 지속적으로 10cmH 이상인 경우 15s ± 5s 후에 경보가 시작됩니다.₂오, 그리고 해수면 부피는 120m 이하입니다.

3.10.17 파이프 떨어짐 경보: 압력이 2cmH보다 지속적으로 낮아지면 15s ± 5s에서 경보가 시작됩니다.₂오,

3.10.18 지속적인 고압 경보: 마취 호흡 회로 압력이 25cmH2O보다 더 높을 때 항상 15 + 1s에서 고 우선 순위 경보를 보낼 것입니다.

3.10.19 저배트리 경보 (배트리 장착된 경우): 대기 전원이 DC14 V보다 낮을 때 경보를 보내며 허용 오류 범위: ± 0.5 V

3.10.20 비상 배터리 작동 경고 (배터리가 장착된 경우): AC 및 DC 전원이 꺼지면 비상 배터리는 환기를 최소 30분 이상 계속 작동시킬 수 있습니다.경보 소리와 함께

3.10.21 시각 신호 경보: 경보 상태가 제거되지 않으면 경보 신호는 중단되지 않으며, 소음 신호의 진압 시간은 120초 미만입니다.

3.10.22 감시 범위:

호흡기 압력 모니터링 범위: -20~80cmH2O, 허용 오류 범위: ±2cmH2O 또는 ±10% (대수값에 따라)

환기 부피 모니터링: 0~30L/min, 허용 오류: ±15%.

산소 농도 모니터링 범위: 15%~100%, 허용 오류 범위: ±(2.5% 부피 퍼센트 + 가스 농도2.5 %

3.10.23 마취 기계의 소음은 정상적인 작동 상태에서 65dB ((A) 를 초과하지 않습니다.

2. 크기와 무게

2.1 크기:

880 mm × 620 mm × 1420 mm

2.2 무게:

125kg

3설치 및 조정

3.1 설치 전 준비

1. 마취 기계와 첨부 장치가 손상되지 않았는지 확인하고 포장 컨테이너에 있는 제품은 운송 목록에서 요구되는 것과 동일합니다.다음 운반을 위해 포장 컨테이너와 충격 방지 밀착을 잘 보관하는 것이 좋습니다.

2사용 설명서에 근거한 환기장치입니다.

3- 검증 t 의약품 압축 기기의 작동 원리와 구조 특징 및 제어 패널과₂그리고 N₂O 압력이 280~600kPa의 요구 사항을 충족하는지 확인하기 위해디컴프레서 성능이 좋거나 좋지 않나요?, 설치가 맞는지 아닌지.

4마취 기계의 단相 AC 전원 공급을 확인하여 전압이 AC 220 V, 50Hz의 요구 사항을 충족하고 좋은 보호 단지를 가지고 있는지 확인합니다.또한 당신은 비상 저장 배터리가 잘 연결되어 있는지 확인해야합니다.

3.2 마취 기계 설치

1. 트럭레 설치: 잠금 장치가 있는 트럭레 두 대가 기계 앞쪽에 설치되어야 하며, 잠금 장치가 설치되지 않은 트럭레 두 대가 기계 뒷쪽에 설치되어야 합니다.
2. 예상 위치에 기계 프레임을 밀어 넣고 안정적으로 만들기 위해 트럭에 잠금 장치를 단계.
3. 증발기를 마취 기계에 자신의 브래킷에 설치하고 육각형 나사를 고정하여 증발기를 고정합니다.

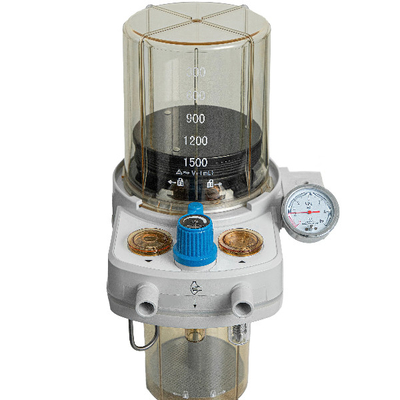

4. 통합 마취 호흡 회로를 고정 좌측에 있는 브래킷에 지원 팔 (동시, 압력 신호의 연결,신선한 가스 생산과 빠른 산소 공급이 잘 연결되어 있습니다.)그럼 가스 저장 봉지를 연결해
5. 산소 농도 탐사선은 통합 마취 호흡 회로에서 산소 농도 모니터링 탐사선의 인터페이스에 설치되어야 합니다. (그림 2 참조)그리고 그 다음 마취 기계의 왼쪽에있는 산소 농도 샘플링 신호 라인을 산소 농도 프로브에 연결.
6. 유출 센서 공기 관이 마취 호흡 회로에서 호흡구에 설치되어야 합니다.그리고 흐름 센서 공기 유관의 중앙에 마취 기계의 옆에서 흐름 신호 광전기 카드를 배치.
7. 산소 농도 센서의 설치는 그림 3에서 설명한 바와 같습니다.산소 농도 센서 산소 농도 센서에 마취 기계의 옆에서 산소 농도 센서 샘플링 커넥터를 삽입산소 농도 센서가 손상되거나 사용 후 꺼내면 대기 플러그를 산소 농도 센서의 위치에 삽입 할 수 있습니다.
8. Y 모양의 커넥터에 호흡관 두 개를 연결 (조정 특화), 호흡 회로의 호흡 항구에 연결,다른 흐름 센서를 통해 마취 호흡 회로의 호흡 항구에 연결; Y 모양의 커넥터는 시뮬레이션된 폐 또는 가스 저장 봉지에 연결됩니다.
9. 압축 O에 마취 기계를 연결₂그리고 N₂O 가스 입력 포트에 의한 소스
10. 마취기 플러그를 AC 220V 50HZ 전원 매개로 잘 연결된 개별 AC 베이스로 연결합니다.
